接觸點電阻測試儀使用全攻略，從接線到數據分析的標準化流程
更新時間：2025-09-05 點擊次數：15次

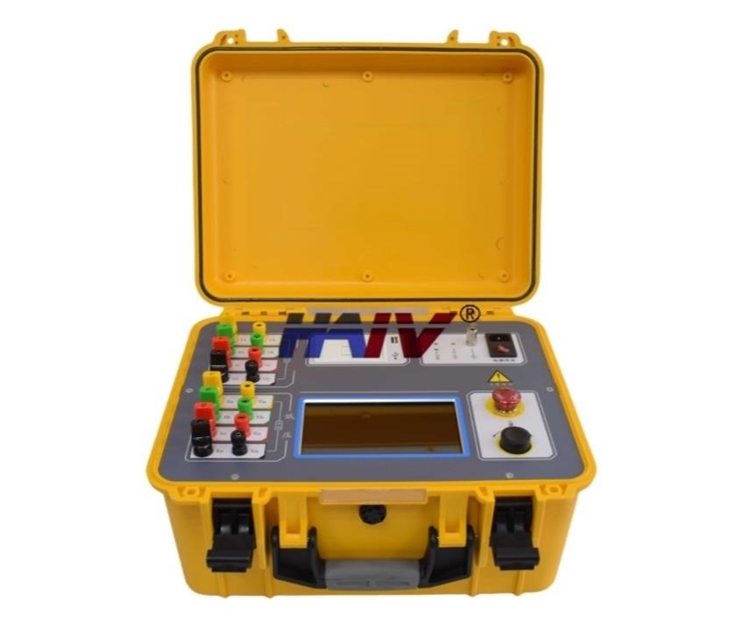

接觸點電阻測試儀是電力設備維護、工業自動化及精密制造領域的關鍵工具，其測量精度直接影響系統安全與運行效率。本文以智能回路電阻測試儀為例，系統梳理從設備準備到數據處理的完整操作流程，為技術人員提供標準化操作指南。
一、設備準備與安全檢查
1.環境適應性驗證：測試前需確認環境溫度在-10℃至40℃范圍內，濕度不超過85%，避免因環境因素導致測量漂移。
2.設備狀態核查：檢查測試線絕緣層完整性，重點排查電流線與電壓線的連接器氧化情況。
3.安全接地確認：采用三相五線制電源接入，確保保護地線電阻小于0.1Ω。
二、標準化接線流程
1.四端子法布線：電流線夾持在被測觸點外側，電壓線夾持在內側，形成"電流環-電壓環"嵌套結構。以高壓斷路器觸頭檢測為例，該布線方式可消除接觸面壓降對電壓測量的干擾，使測量誤差控制在±0.5%以內。
2.線纜張力控制：電流線需保持5-10N的拉力，避免因接觸松動產生附加電阻。
3.極性一致性校驗：使用數字萬用表確認電流線與電壓線極性匹配，防止因極性反接導致數據異常。
三、智能化測試操作
1.參數預設優化：通過旋轉鼠標設置測試電流與測試時間。對于銀基觸點，推薦采用200A/10s參數組合，可有效擊穿0.1μm厚氧化膜；對于銅基觸點，100A/5s參數即可滿足測試需求。
2.動態監測與異常處理：測試過程中實時觀察液晶屏數據穩定性，當最后一位數字波動超過±1個字時，需檢查接觸面清潔度。某變電站檢測發現，觸點表面油污導致數據波動達8μΩ，經酒精擦拭后穩定在0.5μΩ以內。
3.數據存儲與轉存：測試儀內置I2C存儲器可保存200組數據，支持U盤轉存功能。
四、數據分析與應用
1.閾值判定標準：根據IEC 62271-100標準，高壓開關觸點電阻應小于50μΩ，低壓接觸器應小于100μΩ。
2.趨勢分析方法：采用移動平均法分析歷史數據，當電阻值增長率超過15%/年時，需安排接觸面維護。
3.誤差溯源技術：當測量值偏離標準值超過20%時，需排查測試線電阻、接觸面壓力及環境溫度補償等因素。
通過標準化操作流程與智能化數據分析，接觸點電阻測試儀可實現從單點檢測到系統健康管理的跨越。技術人員需定期參加設備廠商培訓，掌握最新測試標準，持續提升檢測工作的科學性與規范性。
